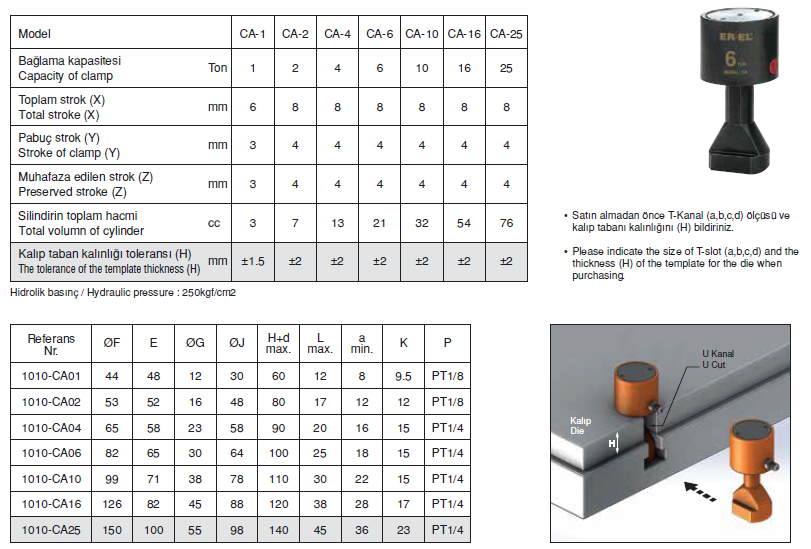

Hidrolik Pabuç Model CA

Ürün Nr. 1010 Hidrolik Pabuç Model CA

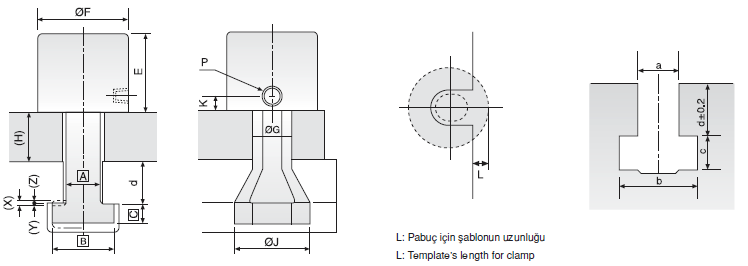

• Pabuç ölçüleri (A), (B) ve (C) T-Kanala baglı olarak belirlenir.

• Eger pabuç ölçüsü (H+d) yukarıdaki maksimum degerlerden

fazla ise, özel tasarım olarak kabul edilir.

• Standart Sıcaklık : 60°

Product Nr. 1010 Hydraulic Clamp Model CA

• The sizes of clamps (A),(B) and (C) are made based on the size of T slot.

• If the thickness of clamp (H+d) is more than the max. value listed on

the left, it will be regarded as special pattern.

• Standard Temperature : 60°

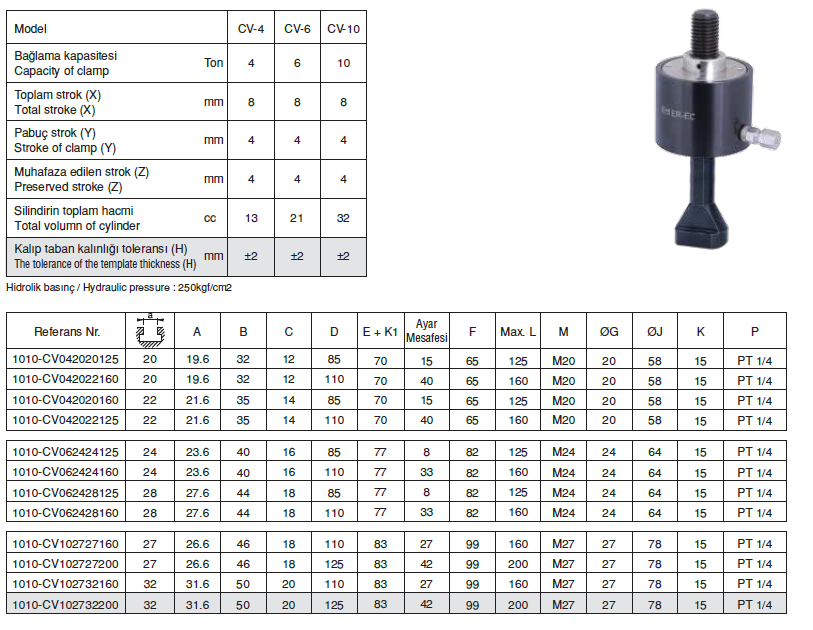

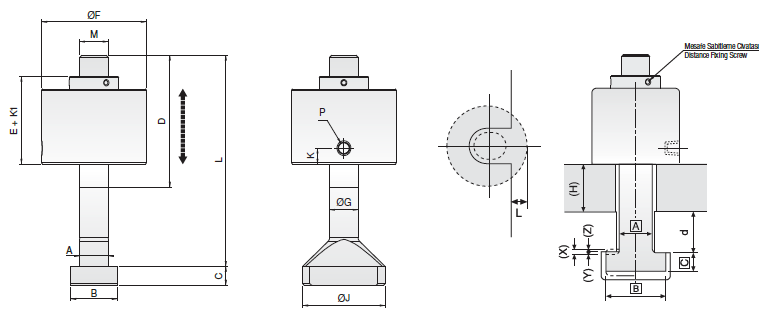

Hidrolik Pabuç Model CV

Ürün Nr. 1010 Hidrolik Pabuç Model CV

• Vidalanarak mesafe ayarı yapılabilir.

• Standart Sıcaklık : 60°

Product Nr. 1010 Hydraulic Clamp Model CV

• Screw-distance adjustment can be made.

• Standard Temperature : 60°

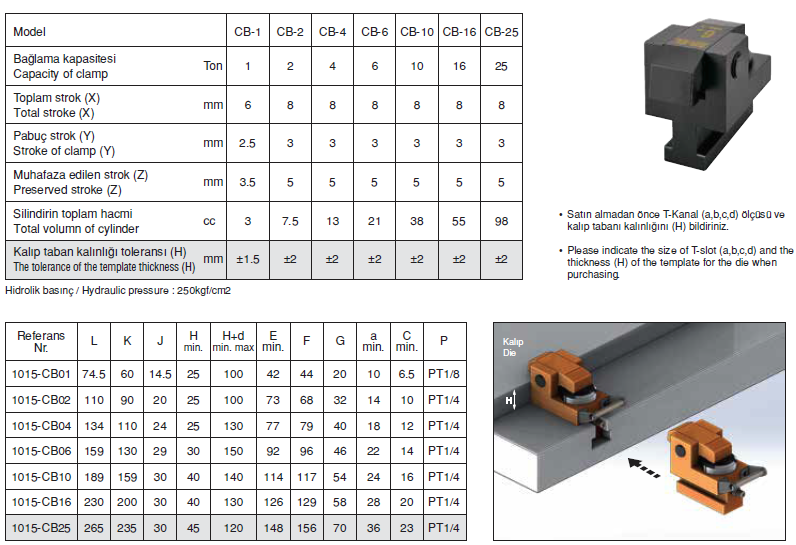

Hidrolik Pabuç Model CB

Ürün Nr. 1015 Hidrolik Pabuç Model CB

• Pabuç ölçüleri (A),(B),(C) ve (D)

T-Kanala baglı olarak belirlenir.

• Standart Sıcaklık : 60°

• Hidrolik basınç 250kgf/cm2

Product Nr. 1015 Hydraulic Clamp Model CB

• The sizes of clamps(A),(B),(C) and (D)

are made based on the size of T-slot.

• Standard Temperature : 60°

• Hydraulic pressure : 250 kgf/cm2

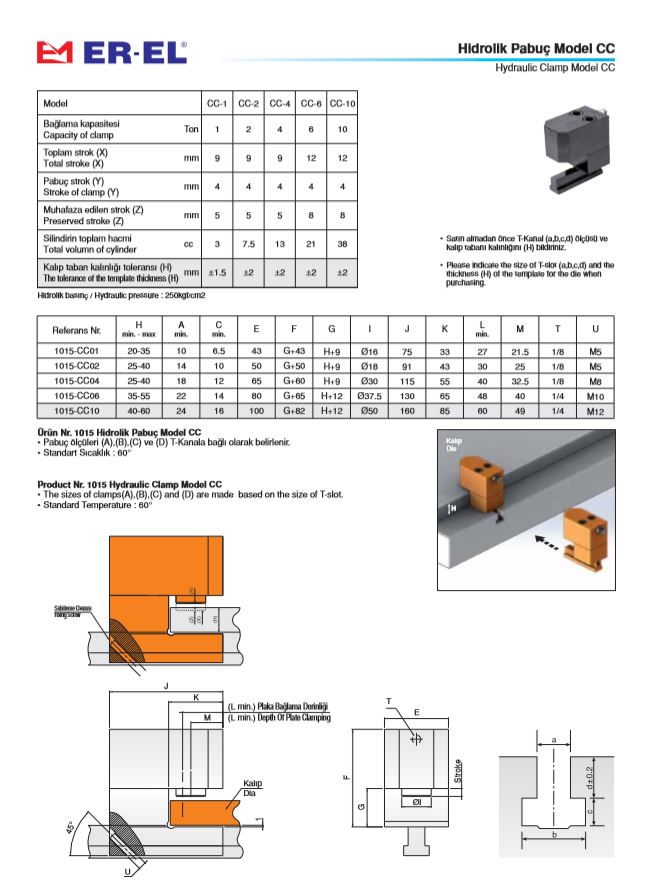

Hidrolik Pabuç Model CC

Ürün Nr. 1015 Hidrolik Pabuç Model CC

• Pabuç ölçüleri (A),(B),(C) ve (D) T-Kanala baglı olarak belirlenir.

• Standart Sıcaklık : 60°

Product Nr. 1015 Hydraulic Clamp Model CC

• The sizes of clamps(A),(B),(C) and (D) are made based on the size of T-slot.

• Standard Temperature : 60°

Hidrolik Pabuç Model CD

Ürün Nr. 1015 Hidrolik Pabuç Model CD

• Standart Sıcaklık : 60°

Product Nr. 1015 Hydraulic Clamp Model CD

• Standard Temperature : 60°

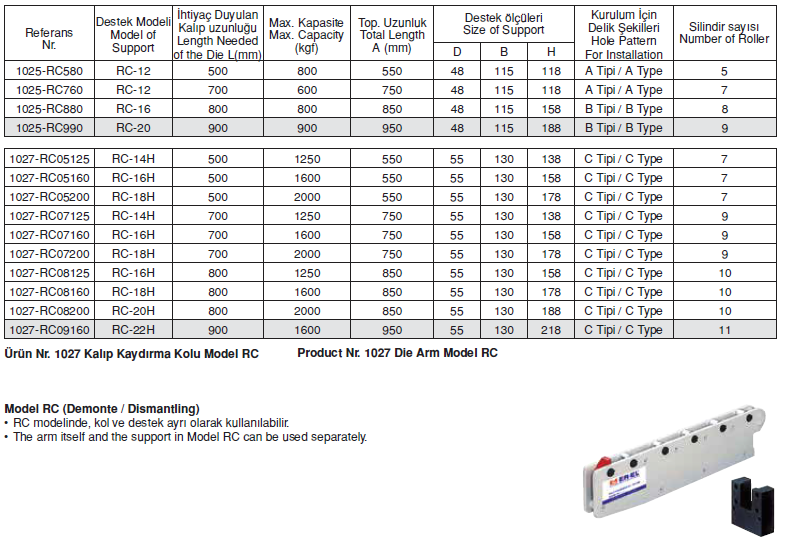

Kalıp Kaydırma Kolu Model RC

Model RC (Demonte / Dismantling)
• RC modelinde, kol ve destek ayrı olarak kullanılabilir.
• The arm itself and the support in Model RC can be used separately.

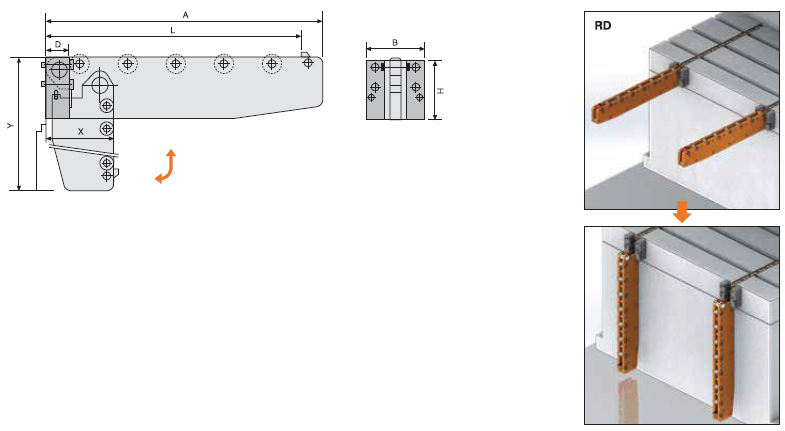

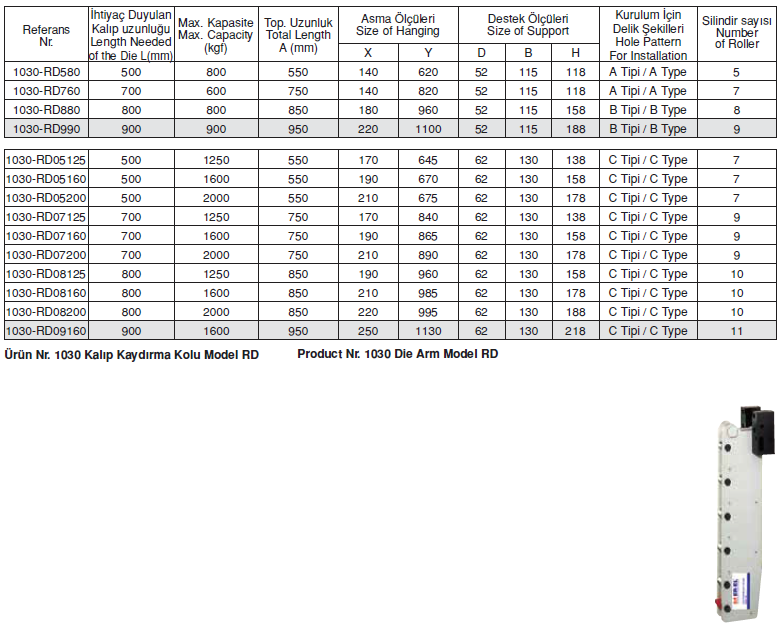

Kalıp Kaydırma Kolu Model RD

Model RD (Asmalı / Hanging)
• RD modelinin asma uzunlugu (Y) zemin ve plaka arasındaki yükseklik farkından daha düsük olmalıdır.
• The hanging length (Y) of Model RD should be less than the height between the plate and the ground

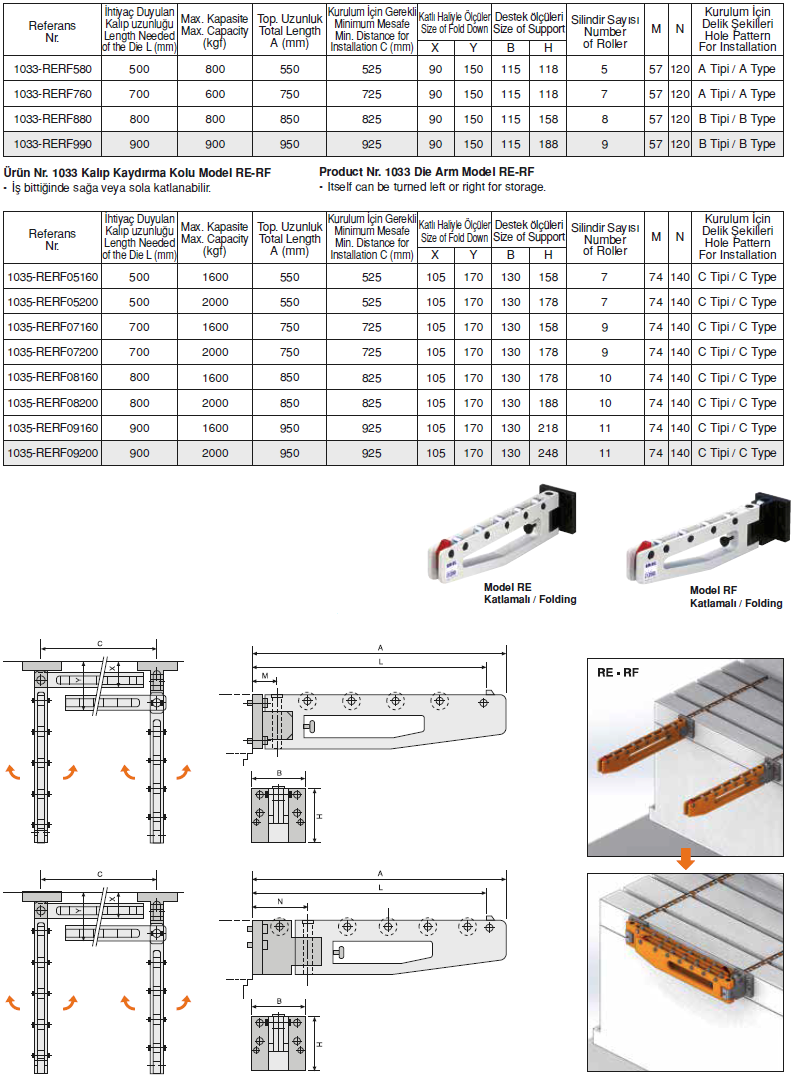

Kalıp Kaydırma Kolu Model RE/RF

Ürün Nr. 1035 Kalıp Kaydırma Kolu Model RE-RF
• Is bittiginde saga veya sola katlanabilir.
• RE ve RF Modellerinin kuruldugu mesafe
(C) mesafesinden daha büyük olmalıdır.
Product Nr. 1035 Die Arm Model RE-RF
• Itself can be turned left or right for storage.
• The distance for installing the two arms of Model RE and RF
should be more than the distance between the installations (C)

---

Kalıp Kaydırma Kolu Model RS (Ağır Yük)

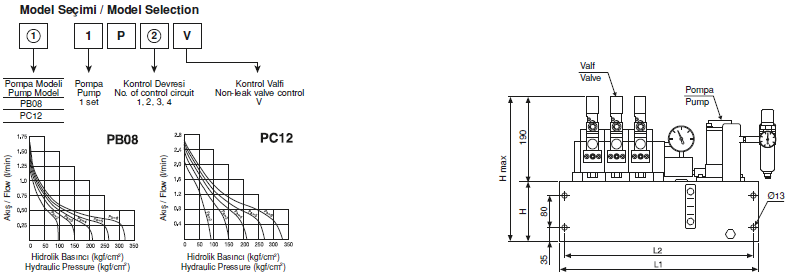

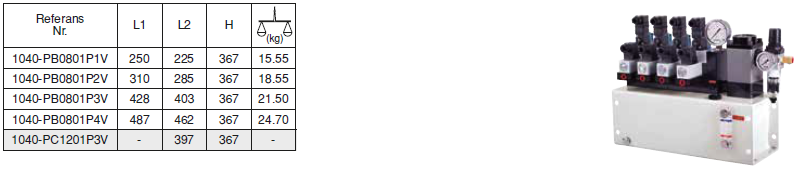

Hava Tahrikli Hidrolik Pompa Ünitesi

---
